| Datasheet INC model | Datasheet LW model | Datasheet CB model |
|---|---|---|

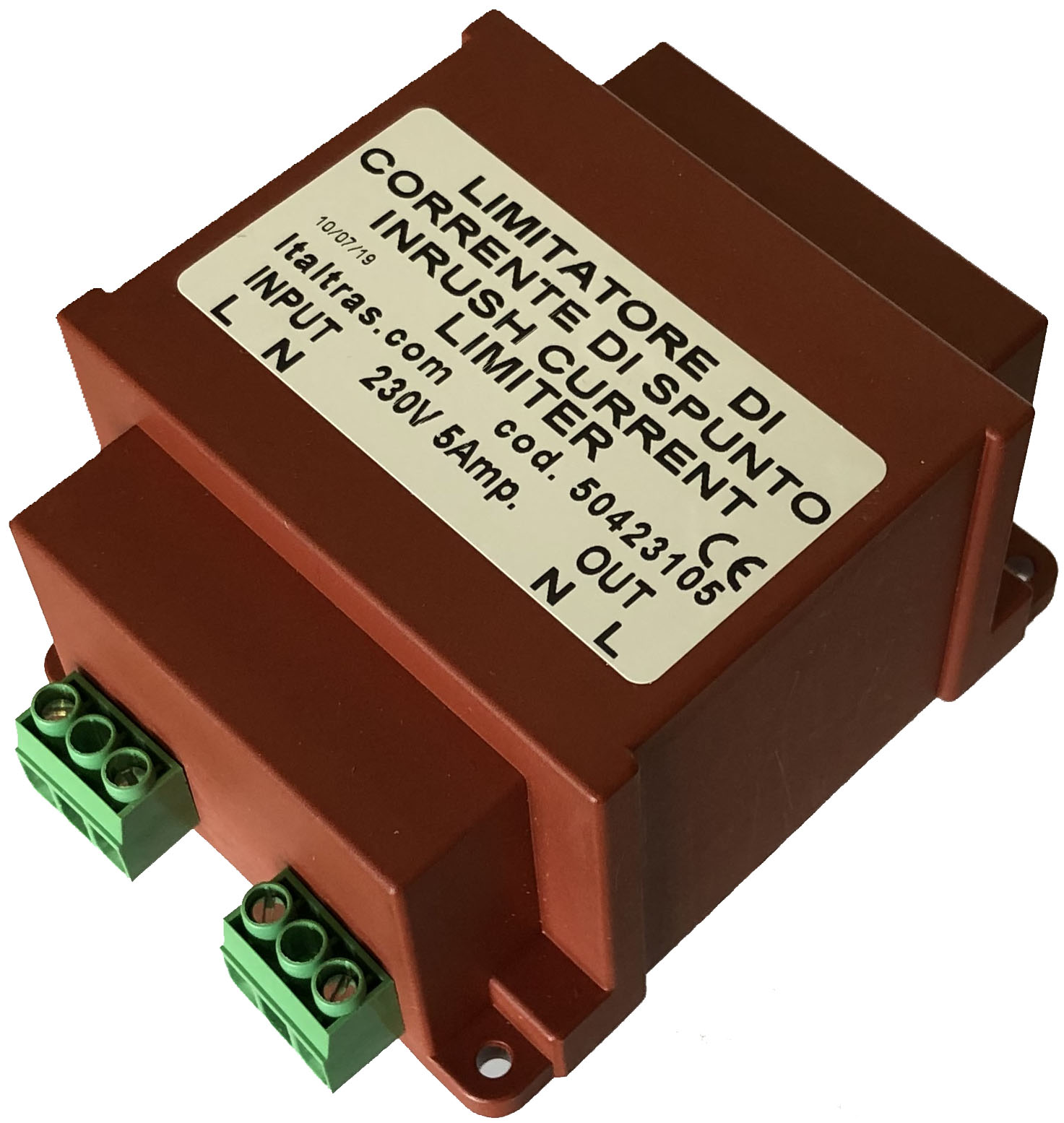

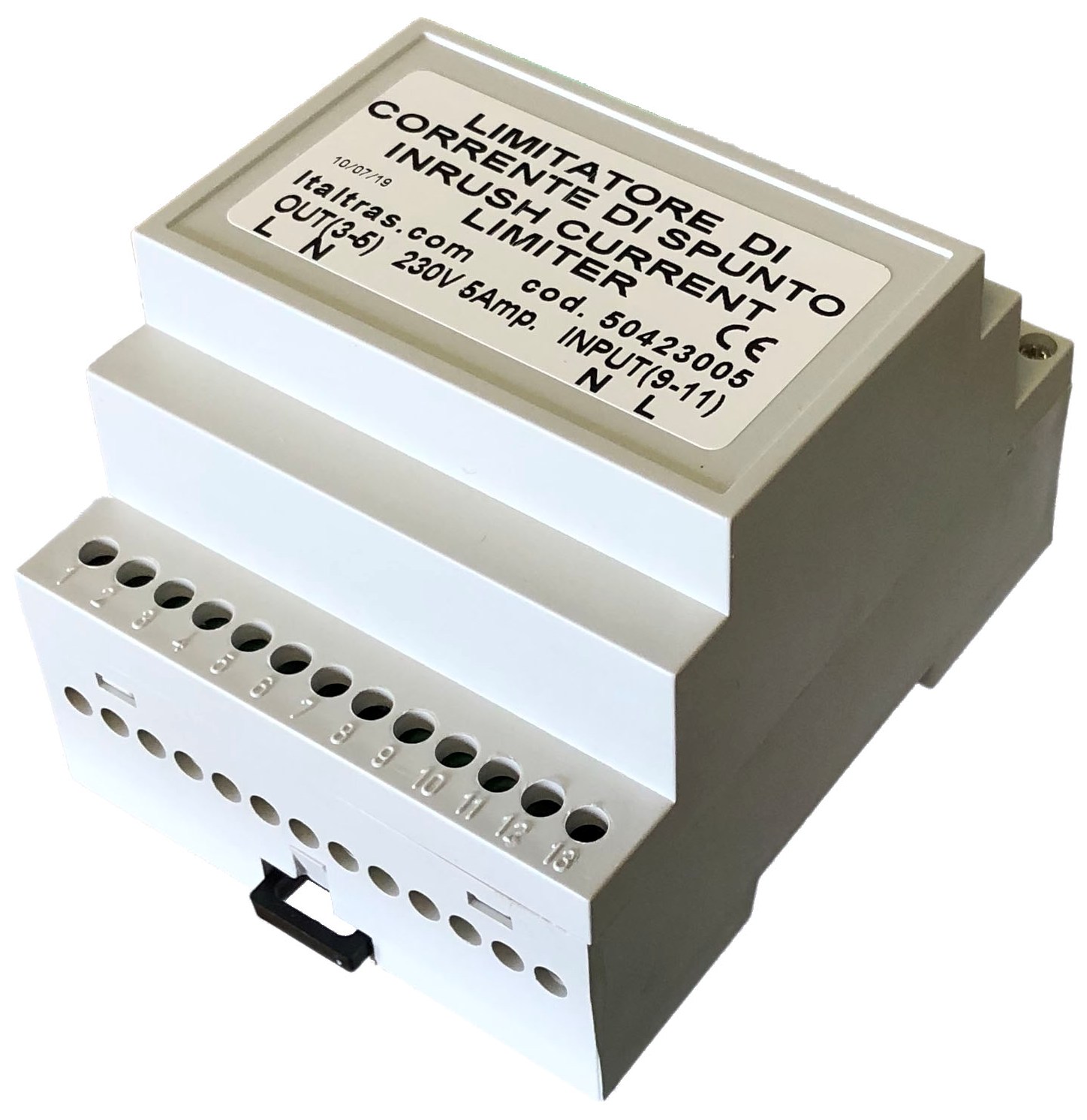

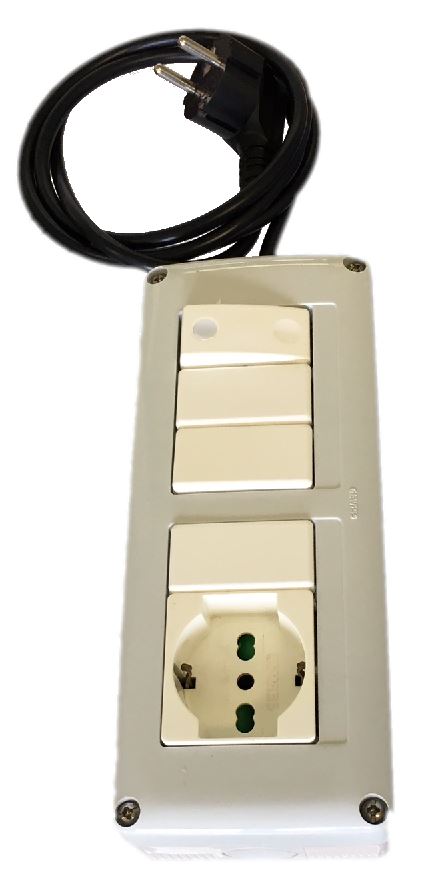

 Per guida DIN - for mounting on DIN rail |  Contenitore plastico con fori di fissaggio - Plastic box with fixing holes |  In ciabatta con presa shuko ed interruttore - In box with shuko soket and power switch |
I limitatori di corrente di spunto sono realizzati per la rete 230Vac carico
5-10-16A, devono essere posizionati tra l’interruttore ed il carico.
All’accensione, la corrente di spunto assorbita dal carico sarà limitata per
circa 2 secondi. Quindi mai più scatterà l’interruttore magneto-termico per
colpa della corrente di spunto!
The inrush current limiter are made for network 230Vac load 5-10-16A , shall
be located between the line-switcher and the load . In the moment of
switching-on the system the inrush current absorbed by the load will be limited
for approximately 2 second. So never again will the magneto-thermal switch be
triggered because of the inrush current!
Applicazioni limitatori corrente di spunto
Il limitatore può essere utilizzato per ridurre la corrente di picco temporanea
causata dall’accensione di
macchinari, strumentazione varia o impianti con alto carico di luci led.
In generale l’aggiunta del limitatore di corrente di spunto evita di far
scattare erroneamente l’interruttore
automatico (magneto-termico) all’avviamento di carichi molto induttivi o
capacitivi, aumentando così l’affi<![if !supportFootnotes]>[1]<![endif]>dabilità
complessiva dell’impianto elettrico e soprattutto si evitano perdite di tempo
per riarmare l’interrut<![if !supportFootnotes]>[1]<![endif]>tore
automatico, che spesso si trova lontano dalla postazione di lavoro.
Il limitatore è auto-alimentato e non richiede un’alimentazione elettrica
esterna.
Applications
The limiter can be used to reduce the temporary peak current caused by the
switching on of machinery,
various instruments or systems with a high load of LED lights.
In general, the addition of the inrush current limiter avoids erroneously
tripping the automatic switch
(magneto-thermal) when starting very inductive or capacitive loads, thus
increasing the overall reliability of
the electrical system and above all avoiding leaks of time to reset the
automatic switch, that is often far
from the workstation.
The limiter is selfpowering and does not require an external power supply.
For 400V three-phase lines – Per linee trifase
400V
Use three inrush current limiters wired as indicated in the diagram below
Usare tre limitatori di corrente di spunto collegati come indicato nello schema
