Trasformatori 2.3VA da CS PCB EI30
 Specifiche tecniche – Datasheet | |||
|---|---|---|---|
 Trasformatore_EI30_EI30_transformers |  |  |  |
| Modello – Model EI30 | Colonna – Column 10 | |||||
|---|---|---|---|---|---|---|
| Power | 0,6VA | 1,5VA | 1,8VA | 2VA | 2,3VA | 2,8VA |
| H | 15.5mm | 21mm | 23mm | 26mm | 28.5mm | 33.5mm |
| E | 27mm | 27mm | 27mm | 27mm | 27mm | 27mm |
| F | 32mm | 32mm | 32mm | 32mm | 32mm | 32mm |

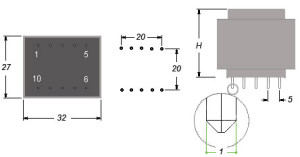

 EI30_Trasformatori_Quote -Transformers dimensions |
|---|
| Code 2,3VA EI30 | Primary V | Secondary V |
|---|---|---|
| Pin 1-5 | Pin 7-9 | |
| 41815506 | 230V | 6V |
| 41815509 | 9V | |
| 41815512 | 12V | |
| 41815515 | 15V | |
| 41815518 | 18V | |
| 41815524 | 24V | |
| 41815106 | 115V | 6V |
| 41815109 | 9V | |
| 41815112 | 12V | |
| 41815115 | 15V | |
| 41815118 | 18V | |
| 41815124 | 24V |
| Code 2,3VA EI30 | Primary V | Secondary V |
|---|---|---|
| Pin 1-5 | Pin 6-7 / 9-10 | |
| 41815606 | 230V | 2x6V |
| 41815609 | 2x9V | |
| 41815612 | 2x12V | |
| 41815615 | 2x15V | |
| 41815206 | 115V | 2x6V |
| 41815209 | 2x9V | |
| 41815212 | 2x12V | |
| 41815215 | 2x15V |
| DATI TECNICI | TECHNICAL DATA |
|---|---|
| Conformità norme EN 61558-UL 1585 | EN 61558-UL1585 approved |
| Marchio ENEC | ENEC mark |
| Sistema di isolamento classe B | Class B insolution system |
| Tensione di isolamento 3750 VAC | Insulation voltage 3750 VAC |
| Frequenza nominale 50/60 Hz | Nominal frequency 50/60 Hz |
| Temperatura ambiente 70 °C | Ambient temperature 70 °C |
| Conforme alla direttiva RoHS | RoHS conform |
| Grado di protezione IP00 | Degree of protection IP00 |
| Rocchetto a doppia camera UL 94 HB | Two chambers coilformer UL 94 HB |
| Avvolgimenti in rame smaltato classe H | Class H enamelled copper wire coils |
| Incapsulamento in resina poliammidica UL 94 HB | UL 94 HB polyamide resin encapsulation |
| Resistenza al cortocircuito per costruzione | Inherently short-circuit proof |
| Test elettrici sul 100% della produzione | 100% tested production |
Trasformatori 2.3VA da CS PCB EI30
Tutti i trasformatori prodotti da Italtras sono conformi alla direttiva RoHS e sono conformi alle norme CEI EN 61558. Nello specifico i trasformatori resinati sono particolarmente indicati per alimentazione di circuiti elettrici di piccola potenza, circuiti elettronici con raddrizzatore di corrente, sono progettati per essere protetti per costruzione contro il corto circuito ed hanno una tensione di isolamento tra primario e secondario >= a 3750V grazie ai rocchetti con doppia camera che permettono di avere una separazione fisica tra gli avvolgimenti primari da quelli secondari.
Questa tipologia di trasformatori può funzionare sia 50 Hz (frequenza di rete italiana) che a 60Hz (frequenza di rete americana) ed anche in ambienti molto caldi, fino a 70°C. La classe di temperatura dei trasformatori incapsulati Italtras è 130°C (Classe B). Il rame utilizzato per la realizzazione dei trasformatori è puro al 99,9% ed è smaltato con materiali molto resistenti, la classe di temperatura del filo varia, a seconda dei casi, da 155 a 180°C.
La resina, che ricopre completamente i trasformatori, li protegge dagli agenti atmosferici, dalla polvere e dal vapore acqueo e li rende più robusti e duraturi, infatti sono anche utilizzati in ambienti ostili con elevata percentuale di umidità, vapori, agenti chimici, etc.
Tutta la produzione viene testata al 100%, prima dell’imballo e anche durante il processo produttivo, per garantire al cliente la massima tranquillità e nessuna rilavorazione a causa di trasformatori guasti o difettosi. Chiaramente ogni trasformatore può essere personalizzato su richiesta del cliente senza aggravi di costi. I trasformatori resinati da 0.6 a 2.8VA sono marcati CE e marcati ENEC.
Il marchio ENEC per i Trasformatori
Il marchio ENEC, Certificazione Elettrica relativa alle Norme Europee, (acronimo di European Norms Electrical Certification) è un marchio volontario per apparecchi e componenti di illuminazione, apparecchiature IT e apparecchi elettronici per ufficio, trasformatori, gruppi di alimentazione e interruttori per apparecchi elettrodomestici. Certifica la conformità di un prodotto rispetto alle norme EN. I paesi che hanno sottoscritto l’accordo riconoscono il marchio ENEC come se fosse il proprio marchio nazionale.
Di seguito sono elencati alcuni numeri che possono comparire nel marchio con il relativo organismo di certificazione:
